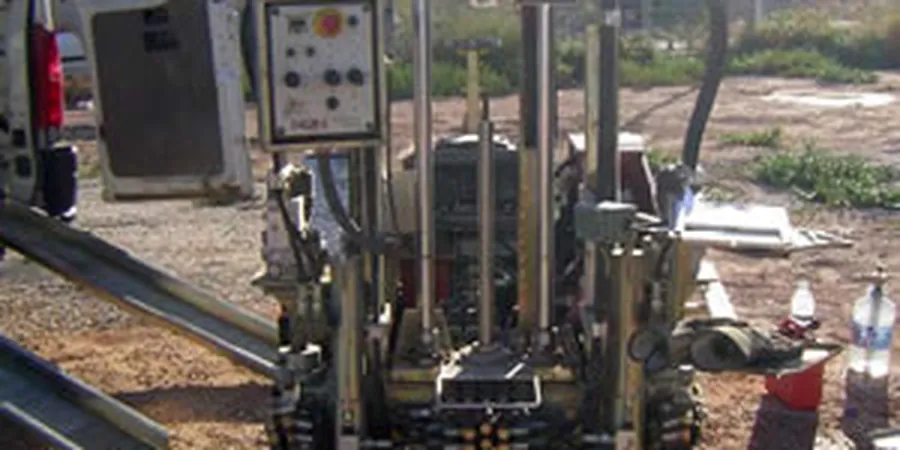

El equipo de penetración estática que desplegamos en Guadalajara consiste en un penetrómetro con capacidad de empuje de 20 toneladas montado sobre orugas, que hinca a presión constante una punta cónica instrumentada con sensores de punta (qc) y fricción lateral (fs), más un transductor de presión de poros (u2) cuando el perfil lo exige. La sonda registra 2 lecturas por centímetro de avance, generando un perfil prácticamente continuo de la resistencia del subsuelo tapatío sin necesidad de extraer muestras alteradas. A diferencia del SPT, donde la energía del martilleo se disipa en los suelos blandos de zonas como el Parque Agua Azul o la antigua cuenca lacustre, el CPT mantiene una tasa de penetración constante de 2 cm/s, eliminando la variabilidad operador-dependiente. Para correlacionar los parámetros de resistencia en suelos cohesivos donde la presión de poros tapatía es crítica, complementamos la campaña con ensayos de límites de Atterberg que validan la clasificación in-situ contra el índice de comportamiento del suelo (Ic).
Un centímetro de avance del cono en la pómez tapatía puede duplicar la resistencia de punta respecto al centímetro anterior: esa granularidad salva cimentaciones.
Alcance del trabajo en Guadalajara
Riesgos y consideraciones en Guadalajara
Basta comparar dos sectores de la ciudad para entender el riesgo de no contar con un perfil CPT. En la colonia Americana, al poniente, los primeros 6 metros son pómez arenosa con qc entre 8 y 15 MPa: una zapata corrida bien diseñada funciona sin problema. A menos de 5 kilómetros al oriente, en la zona de Oblatos, el cono atraviesa arcillas lacustres con qc que no supera los 0.6 MPa hasta los 12 metros de profundidad, y la presión de poros (u2) se mantiene elevada durante todo el hincado, señal de consolidación lenta. Un diseñador que extrapole parámetros de un sector a otro sin penetración continua está asumiendo una homogeneidad que la geología tapatía no concede. El dato de fricción lateral (fs) en las arcillas del oriente permite además calcular la sensibilidad (St) del suelo, parámetro crítico en la Zona Metropolitana de Guadalajara porque un suelo sensitivo puede perder más del 70% de su resistencia al ser remoldeado durante un sismo como el de 1932.
Nuestros servicios de Ensayo CPT (Cone Penetration Test)
El ensayo CPT que ejecutamos en Guadalajara se integra con procedimientos complementarios que permiten cerrar el modelo geotécnico sin recurrir a correlaciones genéricas de literatura. Cada servicio abajo listado responde a una necesidad específica del subsuelo tapatío.
CPTU con medición de presión de poros
Hincado con cono piezocónico (u2) para registrar el exceso de presión intersticial durante la penetración y durante los ensayos de disipación. Indispensable en las arcillas lacustres del oriente de Guadalajara para estimar el coeficiente de consolidación horizontal (ch).
Correlación CPT-Su para cimentaciones profundas
Derivamos la resistencia al corte no drenada (Su) a partir de qc usando un factor de cono (Nkt) calibrado con ensayos de veleta en la misma unidad geológica. Aplicable al diseño de pilotes en las zonas blandas de la cuenca de Atemajac.
Perfil de clasificación de suelos SBT
Procesamos los registros de qc y Rf con el ábaco normalizado de Robertson (2016) para obtener el Soil Behaviour Type (SBT) continuo. Diferenciamos pómez, arena limosa y arcilla con una resolución de 2 cm.
Estimación de módulo de deformación equivalente
A partir del qc neto corregido por presión de poros, calculamos el módulo de Young (E) y el módulo edométrico (Eoed) para asentamientos elásticos de losas de cimentación en suelo granular compacto.
Preguntas frecuentes
¿Qué profundidad máxima alcanza el ensayo CPT en los suelos de Guadalajara?
Depende del rechazo del cono. En las pómez cementadas del poniente de la ciudad, la capacidad de empuje de 20 toneladas suele alcanzar entre 12 y 16 metros antes de que la inclinación supere los 15°. En las arcillas blandas del oriente, donde la resistencia de punta es baja, llegamos rutinariamente a 22 metros sin desviación significativa.
¿El CPT sustituye por completo un sondeo con muestreo SPT?
No totalmente. El CPT entrega un perfil continuo de resistencia y presión de poros, con una resolución que el SPT no iguala, pero no recupera muestras físicas. En Guadalajara, la mejor práctica es combinar CPT con al menos un sondeo con extracción de muestras para ensayos de clasificación como granulometría o límites de Atterberg, y así validar las correlaciones del Soil Behaviour Type.
¿Cuánto cuesta un ensayo CPT en la zona metropolitana de Guadalajara?
El rango de inversión para una campaña de CPT en Guadalajara, incluyendo movilización del penetrómetro de 20 toneladas, ejecución del hincado conforme a NMX-C-ONNCCE y entrega de reporte con perfiles de qc, fs, u2 y Rf, se sitúa entre MX$1.260 y MX$1.990 por metro lineal perforado. Las campañas que requieren ensayos de disipación en varios horizontes arcillosos tienen un costo hacia el límite superior del rango.
¿Qué diferencia hay entre un CPT mecánico y el cono eléctrico que ustedes operan?
El cono mecánico (tipo Begemann) transmite las fuerzas mediante varillaje interno y tiene una precisión limitada, sobre todo en la medición de fricción lateral. Nosotros operamos exclusivamente cono eléctrico Fugro de 10 cm², donde las celdas de carga están alojadas directamente detrás de la punta y el manguito de fricción. Esto elimina la fricción parásita del varillaje y permite registrar 2 lecturas por centímetro, algo crítico para detectar lentes delgadas de arena en la pómez tapatía.
¿Se puede ejecutar CPT en la vía pública o dentro de una nave industrial en Guadalajara?
Sí. El penetrómetro sobre orugas tiene un ancho de 1.70 m y una presión sobre el suelo de aproximadamente 35 kPa, menor que la de un automóvil. Trabajamos sin problema en banquetas, calles cerradas con permiso municipal, patios de maniobras y naves con altura libre superior a 2.80 m. Solo necesitamos un acceso de 2 m de ancho para la maniobra de ingreso del equipo.
