Guadalajara, asentada a más de 1,560 metros de altitud en el Eje Neovolcánico, enfrenta un reto sísmico particular que no siempre es evidente para el desarrollador inmobiliario. Aunque la actividad tectónica de la región occidente de México no es tan mediática como la de la costa del Pacífico, la presencia de espesos depósitos de pómez y arcillas expansivas en el valle de Atemajac amplifica las ondas de corte durante eventos lejanos. Cuando nos topamos con limos arenosos saturados a poca profundidad —algo común si perforas al sur del Anillo Periférico—, la alternativa de las columnas de grava entra al análisis como método de mejoramiento masivo. No se trata solo de aumentar la capacidad de carga; en esta ciudad, el diseño de columnas de grava frecuentemente persigue controlar asentamientos diferenciales y, sobre todo, funcionar como drenes verticales para disipar el exceso de presión de poro ante un sismo de subducción. Complementamos la caracterización previa con un ensayo CPT cuando el perfil estratigráfico requiere continuidad sin alteración de muestra, lo que permite afinar el diámetro y la separación de las columnas en el modelo numérico.
En suelos pumíticos saturados, la columna de grava no solo rigidiza: drena el exceso de presión de poro antes de que el sismo active la falla.
Alcance del trabajo en Guadalajara

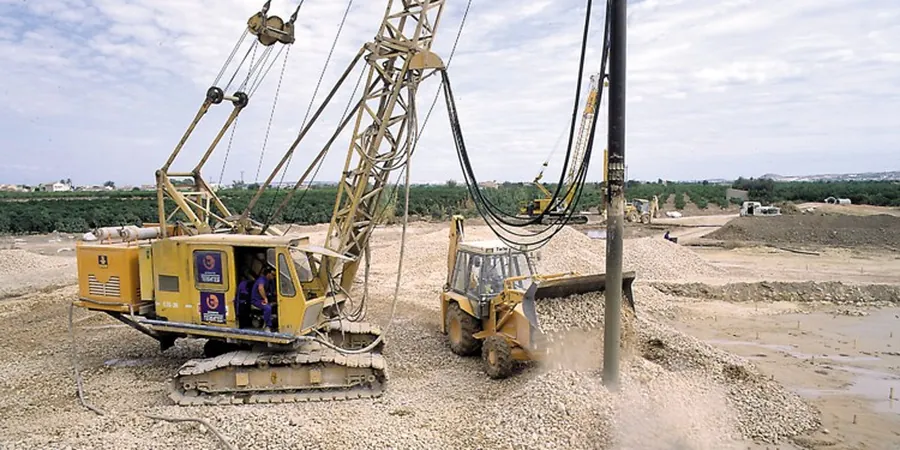

La técnica consiste en introducir un vibrador de aguja profunda que desplaza el suelo lateralmente mientras se alimenta grava triturada —típicamente de basalto de la región, con tamaño nominal entre 25 y 75 mm— formando una columna compactada de alta rigidez. El diámetro efectivo suele oscilar entre 0.60 y 1.20 metros, dependiendo de la resistencia no drenada del suelo circundante. Un parámetro que monitoreamos de cerca es la relación de reemplazo de área, que en suelos bajo el nivel freático a 3 o 4 metros de profundidad —como ocurre en ciertos sectores de Tlaquepaque— debemos mantener por encima del 10% para garantizar la función de drenaje sísmico.
La vibro-sustitución modifica la matriz del suelo, incrementando el ángulo de fricción interna del conjunto suelo-columna y reduciendo la susceptibilidad a la licuefacción. El control de calidad exige verificar la continuidad del fuste con ensayos de placa aislada y, cuando el proyecto lo amerita, pruebas de penetración dinámica entre columnas para validar el efecto de densificación lateral, comparando los resultados con la normativa AASHTO y las guías de FHWA para mejoramiento de suelos blandos.
Riesgos y consideraciones en Guadalajara
El crecimiento acelerado de Guadalajara durante la segunda mitad del siglo XX empujó la mancha urbana hacia antiguas zonas lacustres y depósitos de ceniza volcánica que antes se evitaban para la construcción pesada. Barrios enteros en el oriente de la ciudad y fraccionamientos nuevos hacia Tlajomulco se desplantan sobre secuencias de pómez interestratificada con arcilla, un perfil que en temporada de lluvias eleva el nivel freático a menos de 2 metros de profundidad. Cuando el promotor decide no mejorar el subsuelo y opta por una cimentación superficial convencional, el riesgo de colapso súbito se vuelve real: las vibraciones de un sismo lejano —como el de 1995 en Manzanillo, que se sintió fuerte en la ZMG— pueden disparar el fenómeno de licuefacción en los lentes de arena saturada, provocando asentamientos diferenciales de hasta 15 centímetros en cuestión de segundos. El diseño de columnas de grava en Guadalajara aborda este peligro desde la raíz, transformando un perfil de suelo susceptible en un sistema compuesto con rigidez y drenaje controlados, y eliminando la incertidumbre que representan las capas de pómez colapsable bajo el nivel freático fluctuante del valle.
Nuestros servicios de Diseño de columnas de grava (stone columns)
El diseño de columnas de grava en Guadalajara se integra dentro de un paquete de ingeniería geotécnica que cubre cada fase de la intervención, desde la caracterización sísmica del subsuelo hasta el control de calidad post-instalación.
Caracterización geotécnica y sísmica del subsuelo
Ejecución de sondeos con SPT y ensayos de penetración de cono CPT para definir la estratigrafía exacta bajo el predio. Incluye clasificación de sitio según el reglamento de construcción de Guadalajara y determinación del potencial de licuefacción mediante correlaciones de campo.
Diseño de la malla de columnas de grava
Modelación numérica en elementos finitos (Plaxis o FLAC) para optimizar diámetro, espaciamiento y profundidad de las columnas. Se calcula la relación de reemplazo de área requerida para alcanzar el factor de seguridad contra licuefacción y el asentamiento post-sísmico admisible.
Supervisión de instalación por vibro-sustitución
Control en tiempo real de los parámetros de vibrado: amperaje, profundidad de punta y consumo de grava por metro lineal. Verificación de la continuidad del fuste y registro fotográfico de cada columna para el expediente de obra.
Pruebas de carga y control post-mejoramiento
Ensayos de placa estática sobre columnas seleccionadas, pruebas de penetración dinámica entre columnas y medición de asentamientos superficiales con nivelación topográfica de precisión para validar el módulo de reacción compuesto del sistema suelo-columna.
Preguntas frecuentes
¿En qué tipo de suelos de Guadalajara se recomienda usar columnas de grava?
Principalmente en los depósitos de limos arenosos y pómez colapsable característicos del valle de Atemajac, así como en arcillas blandas con resistencia al corte no drenada entre 15 y 50 kPa. Si al perforar en zonas como el corredor López Mateos se detectan suelos finos saturados con potencial de licuefacción, las columnas de grava funcionan como drenes verticales que disipan la presión de poro, reduciendo el riesgo sísmico de manera significativa.
¿Cuál es el costo aproximado del diseño e instalación de columnas de grava en Guadalajara?
El rango de inversión para proyectos en la ZMG oscila entre MX$9,990 y MX$34,290, dependiendo de la profundidad de tratamiento, la relación de reemplazo de área y la accesibilidad del equipo vibratorio al predio. Incluye el estudio geotécnico previo, el diseño con modelación numérica y la supervisión de la instalación en campo.
¿Qué ventaja sísmica ofrecen las columnas de grava frente a otras técnicas?
A diferencia de una losa rígida, las columnas de grava actúan como un sistema de drenaje masivo dentro del suelo. Durante un sismo, el exceso de presión de poro en arenas y limos saturados se disipa radialmente hacia la columna, que tiene una permeabilidad varios órdenes de magnitud mayor que el suelo natural, mitigando así el fenómeno de licuefacción antes de que se produzca la falla.
¿Cómo se verifica la calidad de una columna de grava ya instalada?
Se ejecutan ensayos de placa de carga sobre la columna aislada para medir el módulo de deformación del fuste compactado. Complementamos con pruebas de penetración dinámica entre columnas para cuantificar la densificación lateral del suelo y, en proyectos críticos, se realizan sondeos de verificación con recuperación de muestras para confirmar la granulometría de la grava colocada.
¿Se pueden combinar las columnas de grava con otro tipo de cimentación?
Sí, es una práctica habitual en Guadalajara. Sobre el terreno mejorado con columnas de grava se puede desplantar una losa de cimentación o zapatas corridas, siempre que el módulo de reacción equivalente del sistema suelo-columna cumpla con los asentamientos diferenciales admisibles. El diseño estructural de la cimentación superior se ajusta a la rigidez compuesta del paquete mejorado.
