La geología del Área Metropolitana de Guadalajara es un reto particular para la ingeniería de túneles. Buena parte del subsuelo urbano está compuesto por depósitos de pómez, cenizas volcánicas y secuencias de tobas poco cementadas, conocidas localmente como 'jal'. Estos materiales, con densidades bajas y comportamiento colapsable al saturarse, se alternan con lentes de arcilla expansiva y niveles de arenas puntíticas. A esto se suma un nivel freático que en zonas como el corredor de López Mateos o la cuenca del Atemajac aflora a profundidades que van de los 3 a los 8 metros en temporada de lluvias. Por eso, cuando se proyecta una excavación subterránea en Guadalajara, el análisis geotécnico no puede limitarse a una clasificación visual; requiere una caracterización detallada de la resistencia no drenada, la deformabilidad bajo condiciones de humedad variable y el potencial de erosión interna. En nuestra experiencia, un túnel en suelo blando aquí exige entender cómo se comporta el jal al perder la succión matricial, algo que solo se logra con ensayos específicos y un modelo geotécnico que refleje la heterogeneidad de la formación Tala, tan presente en el poniente de la ciudad.
El jal saturado de Guadalajara puede perder más del 60% de su resistencia al cortante en un sismo de diseño, y eso cambia todo el cálculo del túnel.
Alcance del trabajo en Guadalajara
Riesgos y consideraciones en Guadalajara

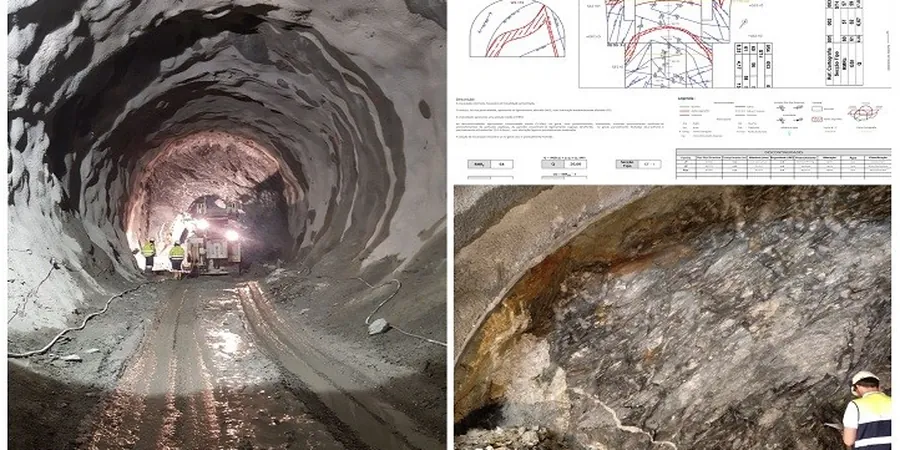

Recuerdo un caso en la periferia de Zapopan, donde una excavación con escudo para un colector pluvial de 2.4 metros de diámetro empezó a presentar asentamientos en superficie apenas tres días después de iniciado el frente. El problema no era la máquina ni la velocidad de avance; era que el jal, al perder la humedad natural por la ventilación del túnel, comenzó a desecarse y a fracturarse en bloques, generando cavidades detrás del escudo que no se detectaron a tiempo. Las grietas en el pavimento aparecieron a 15 metros del eje del túnel, afectando viviendas de mampostería. Lo que más vemos en esta zona es que se subestima la transición entre materiales: un día el frente pasa por una toba competente y al siguiente encuentra un bolsón de ceniza volcánica fina con consistencia de lodo. Sin un monitoreo de convergencia en tiempo real y sin inyecciones de contacto inmediatas, el riesgo de colapso en la bóveda es alto. La lección es clara: en los suelos blandos de Guadalajara, el sostenimiento debe dimensionarse para la condición más desfavorable esperable a 20 metros del frente actual, no para el material que se ve en ese instante.
Nuestros servicios de Análisis geotécnico para túneles en suelo blando
La heterogeneidad del subsuelo tapatío obliga a combinar técnicas de investigación directas e indirectas. Nuestro enfoque parte de reconocer que el jal no es un material estándar de manual; cada variante —pómez limpia, toba cementada, ceniza alterada— responde distinto a la excavación. Por eso estructuramos el análisis en dos líneas de trabajo complementarias.
Caracterización geomecánica de suelos volcánicos
Ejecutamos campañas de sondeos con extracción de muestras inalteradas mediante tubo Shelby en los niveles de jal y arcilla, seguidas de ensayos triaxiales consolidados no drenados (CIU) y ensayos de colapso en odómetro. Determinamos la curva de retención de humedad para predecir cambios volumétricos durante la construcción y la vida útil del túnel.
Modelación del frente de excavación y diseño del soporte
A partir de los parámetros obtenidos en laboratorio, generamos secciones de análisis por elementos finitos (FEM) para simular la interacción suelo-sostenimiento. Evaluamos la estabilidad del frente con el método de Leca y Dormieux, adaptado a la anisotropía típica de los depósitos piroclásticos de Guadalajara, definiendo presiones de confinamiento y ciclos de avance seguros.
Preguntas frecuentes
¿Qué parámetros del suelo blando definen el método de excavación para un túnel en Guadalajara?
Principalmente la resistencia al corte no drenada (Su), la abrasividad del material y la presencia de bloques erráticos dentro del jal. Si la Su es menor a 30 kPa, se suele optar por tuneladoras con escudo presurizado (EPB). También es crítica la permeabilidad: en zonas con k mayor a 1x10⁻⁴ cm/s, el control del agua freática condiciona si se requiere un tratamiento previo del terreno.
¿Cómo influye la actividad sísmica de la zona en el diseño del revestimiento?
La aceleración pico del terreno en la zona metropolitana de Guadalajara, de acuerdo con el Manual de CFE, puede alcanzar 0.25g en periodo de retorno de 500 años. Esto obliga a considerar el fenómeno de ovalización del túnel bajo ondas de corte. La interacción suelo-estructura se modela con métodos como el de Wang (1993) o Penzien (2000), incorporando el módulo de cortante reducido del jal ante cargas cíclicas.
¿Qué tipo de instrumentación geotécnica recomiendan durante la construcción del túnel?
Para túneles urbanos en suelo blando, la configuración mínima que sugerimos incluye: celdas de carga en anclajes de frente, extensómetros de varilla múltiple desde superficie, inclinómetros verticales en los hombros del túnel y piezómetros de cuerda vibrante. En Guadalajara, donde los asentamientos diferenciales pueden ser súbitos, la lectura automatizada con frecuencia diaria es indispensable en las primeras dos semanas de avance.
¿Cuál es el rango de inversión para un estudio geotécnico completo de túnel en suelo blando?
Dependiendo de la longitud del tramo y la profundidad, una campaña que incluya entre 3 y 6 sondeos con ensayos triaxiales y modelación numérica suele situarse en el rango de MX$36.580 a MX$111.320. Si el proyecto requiere prospección geofísica adicional o pruebas de permeabilidad a gran escala, el alcance y la tarifa se ajustan proporcionalmente.
¿Qué normativa local regula los asentamientos máximos permitidos en superficie?
Las Normas Técnicas Complementarias del municipio establecen que, para edificaciones existentes, el asentamiento diferencial máximo no debe superar 1/500 de la distancia entre apoyos. En la práctica, para túneles bajo vialidades principales como la avenida Vallarta, fijamos como umbral de alerta una distorsión angular de 1/1000 y un asiento absoluto de 25 mm, valores más restrictivos que la normativa federal por la alta densidad urbana.
